KM-TNRA系列接地变及小电阻接地保护成套装置

KM-TNRA系列接地变及小电阻接地保护成套装置可针对客户要求定制设计，在系统发生单相接地时能够有效地将产生的过电压抑制在2.5倍相电压下，既保护线路和设备免遭破坏，又能使继电保护设备可靠动作，有选择的快速切除故障线路。具有低损耗、低噪声、低温升、低局放、免维护以及安全可靠等特点，其性能达到国内同类产品水平，在各个领域或系统得到了广泛应用。

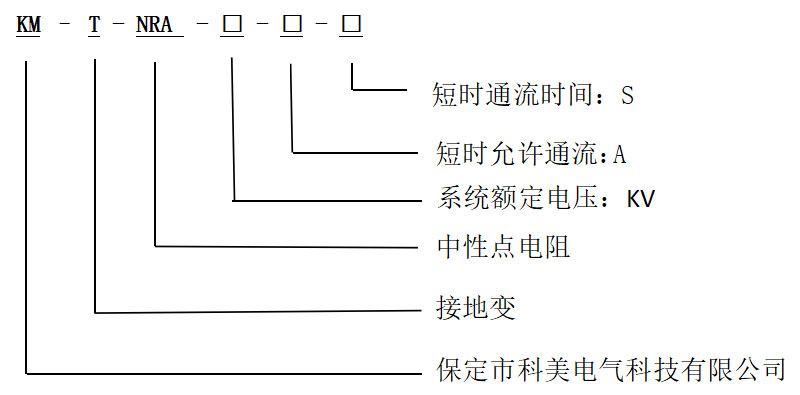

选型说明

使用条件

1、海拔高度不超过6000m；

2、空气相对湿度不大于95%，无导电尘埃存在；

3、环境温度-40℃～70℃；

4、地震烈度不超过8度；

5、无火灾、爆炸物、化学腐蚀品及剧烈振动场所。

6、冷却方式有空气自冷（AN）和强迫风冷（AF）两种。

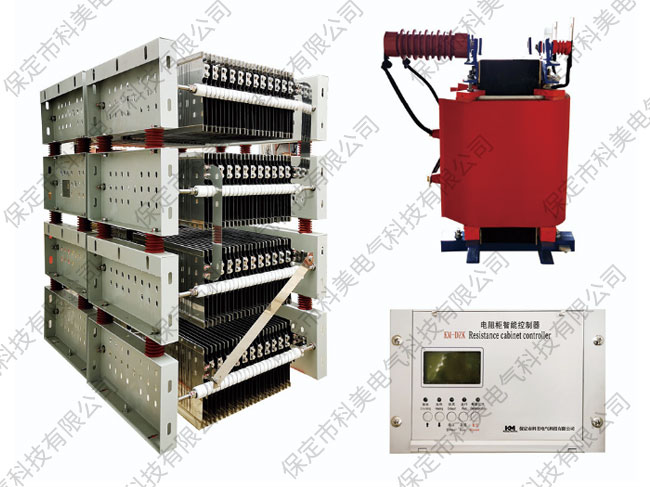

组成结构

接地变及小电阻接地保护成套装置主要是由电阻器、接地变压器、电阻柜智能监测装置、电流互感器、隔离开关、干变温控仪、箱式外壳及其它合理组配而成。

1、电阻器

电阻器材质选用特种不锈钢或镍铬材料，导电率高、通流能力强、耐高温、组织稳定、耐腐蚀、防燃防爆、可靠性高。采用栅格结构散热均匀合理，具有很好的冷却气流通道，能有效避免局部高温点与易灼烧点。

2、接地变压器

接地变压器通常用来为无中性点的系统提供可带负载的中性点，还可以带连续使用的二次绕组作为变电站站用电源。环氧树脂绝缘干式接地变压器为户内式安装，须有箱式外壳保护；油浸式接地变压器可户外安装，无需外壳保护。当变压器绕组为三角形联结而需要独立安装Z形绕组接地变压器时，中性点接地电阻柜可与之配套使用。Z形绕组接地变压器可选择树脂浇注型接地变压器或油浸式接地变压器。

3、智能监测装置

实时监测电阻器的温度，柜内温湿度，中性点不平衡电流和接地电流，等参数，集数据采集，控制，报警，通讯功能于一体，并预留RS485通讯接口，将监测记录的信息传递至主控室，使运行人员及时内得到信息。

4、干变温控仪

温控器由温度监测系统和输出控制系统两部分电路组成。温度监测系统以单片机作为中央处理单元，配合其它电路构成，以完成温度的测量、显示及相应信号输出。输出控制系统完成冷却风机的控制输出和各种状态报警及输出，以确保变压器运行在安全状态。

 5、箱式外壳

外壳材质采用敷铝锌板、不锈钢或冷轧钢板，外观美观，耐腐蚀性强，防护等级可达IP55。根据不同的使用条件，电阻柜分为户内型和户外型。

订货须知

1、确认是否带接地变压器，接地变压器为干式还是油浸式；确认接地变容量；

2、请提供标称电压、标称电阻值、短时电流、短时允许通流时间；

3、请提供电流互感器参数及数量；

4、请提供外壳颜色，外壳材质，防护等级；

5、请提供使用环境，注明进线方式。
