智能操控无线测温设备

KM-WTM-800电气触点测温装置

所属分类:智能操控无线测温设备
浏览次数:202
二维码:


添加时间:2024-04-17
简要说明:

产品概述

KM-WTM-800系列开关柜智能多参数操控装置适用于6KV至35KV户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指...

产品概述

KM-WTM-800系列开关柜智能多参数操控装置适用于6KV至35KV户内各中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态模拟指示、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、断路器手车位置指示、分合闸指示、人体感应带电提示及柜内照明、无线测温、智能语音防误提示、远方/就地操作、远程通信等功能。

功能特点

▶ 采用数字化及无线传输技术,与带电体的空间隔离,不改变被测 设备的绝缘性能,使用安全可靠。

▶ 测温范围可达0~125℃;

▶ 温度传感器采用感应电流自行取电,比传统的电池供电使用年限可达15-20年。

▶ 感应取电采用纳米合金特殊材料感应电流更稳定。

▶ 采用国际无线传输技术。解决了无线信号的互相干扰问题和数据传输纠错问题。对一次设备无干扰和影响。

▶ 温度传感器壳体使用耐高温、阻燃材料。

▶ RS485通讯波特率:2400、4800、9600bps。

- 功能强大

用于6KV至35KV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、带电显示及闭锁、温湿度控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸指示、预分预合闪光指示、人体感应带电提示及柜内照明、触头无线测温、语音防误提示、远方/就地操作、远程通信等功能。

- 智能化

采用单片机控制,与常规的开关柜状态显示器相比,增加了智能化功能。除可显示开关分合状态外,还可对误操作做出语音提示、判断断路器手车是处于试验位置与工作位置之间还是处于柜体之外并做出指示,具备RS485远程通信接口、人体感应语音提示等功能。

- 抗干扰能力强

采用独特的抗干扰技术。

- 高可靠性

采用工业级电子元件,具有可靠性高、寿命长、抗干扰能力强等特点。发光模块采用进口发光芯片,户外高亮级。

- 寿命长

- 量身定做

根据用户不同需求,量身定作不同的功能组合。

- 精致美观

外观设计新颖独特,做工精致美观,简化、美化了开关柜面板。

主要技术指标

1、温湿度测量

温度测量范围:-20~+125℃

湿度测量范围:0~99%RH

温度测量精度:±1℃

湿度测量精度:±5.0%RH

2、触头/电缆搭接头温度测量

温度测量范围:0~+125℃

温度测量精度:±1℃

3、吸收功耗

电压:<0.6VA(500V)/0.2VA(100V)

电流:<0.1VA(5A)

4、过载能力

电压:2倍连续

电流:2倍额定连续,20倍1秒

5、可编程设定

编程模式:(密码)2000

显示内容:画面选择

通讯:

        波特率:1200/2400/4800/9600

        校验位:无校验位

        地  址:1~247

6、通讯

串行口:RS485(标准)

通讯规约:MODBUS-RTU

7、绝缘强度

对象:在输入/电源之间

引用标准:IEC688-1992

试验方法:AC2kV 1分钟 漏电流2mA

8.人体接近感应时间:≤3秒;人体接近语音提示时间:0~29秒

9.数据保存时间:≥10年

10.电磁兼容

(1)1.2/50-8/20us浪涌

        电源:4kV(1.2×50μs)

        I/O线:2kV

(2)快速瞬变脉冲串:电源:4kV,2.5kHz     I/O线:2kV, 5kHz

(3)静电放电:接触放电:6kV    气隙放电:8kV

(4)射频电磁场:10V/m中等强度的电磁辐射(如距离不少于1米的手提对讲机)

11.稳定性

温度范围:-25~+55℃       温度影响:100ppm/℃

12.工作条件

温度:-25~+55℃         湿度:5~95%     无凝露

13.储藏条件

温度:-40~+85℃         湿度:5~95%     无凝露

14.工作电源

电源电压:AC 85~265V, DC100~280V   整机功耗:<7W(节能方式:<5W)

微型无源无线测温传感器

微型无源无线温度传感器

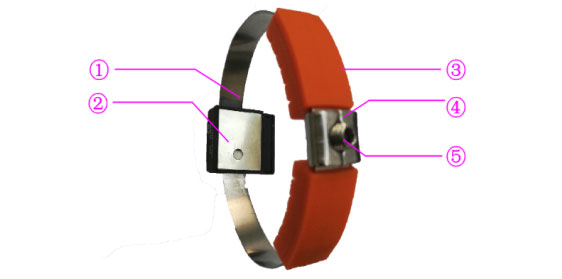

传感器结构:

1、取电合金片:用于感应取电

2、后盖片:感应温度

3、软硅胶:加深连接强度

4、连接头:连接取单片双头

5、螺丝:固定取电片

参数温度测量范围:0~+200℃
测量精度:±1℃
温度采样频率:默认 10 秒
无线频率:2.4GHz
无线传输距离:≤200米(空旷距离)
工作电源:感应取电
启动电流:>5A(满足国家能源行业标准 NB/T 42086-2016 规定的启动电流 : 不 大于 0.05 倍一次额定电流(大于 400A)或 20A
安装方式:捆绑式
主体尺寸:28.5mm*24mm*11.5mm
安装部位移开式高压开关柜:母排, 动触头,电缆搭接等部位。
固定式高压开关柜:母排, 隔离刀闸,电缆搭接等部位。
低压开关柜:空开进线、出线、电缆出线等部位。
安装

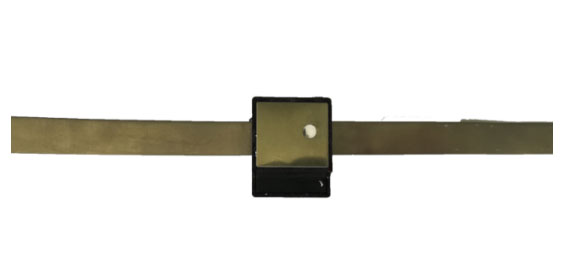

一步:预计安装部位长度,取合适长度穿过模块。


微型无源无线温度传感器

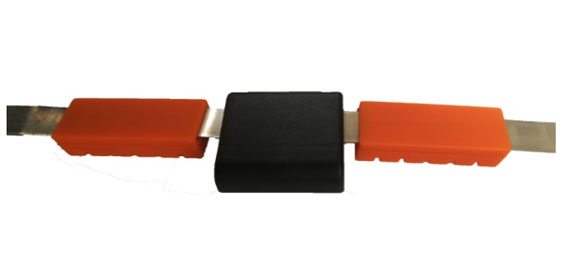

二步:把取电片跟软硅胶插入传感器(软硅胶有波纹的一面朝下跟感应温度位置一致)


三步:将模块缠绕在取电部位(电流主路)让测温点部位接触到要测温部位,并拉紧两侧的合金片,然后把两头到卡扣底下重叠。


四步:用内六角扳手拧紧螺丝,把软硅胶推连接头两侧。

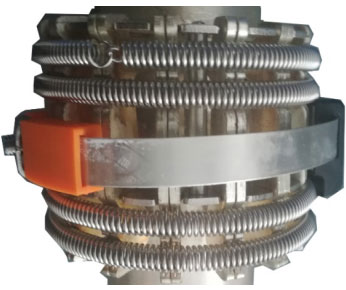

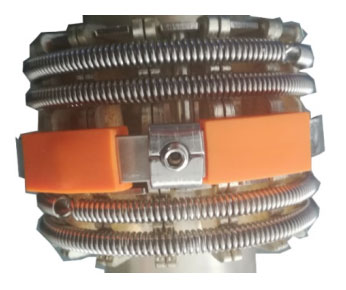

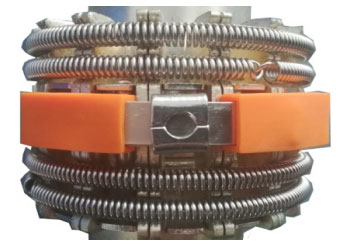

安装完整如下图:
