KM-WTM系列无线测温系统

在电力系统中存在大量可变温度需要监测、预警，尤其是设备连接部位如母线连接点，各种开关、断路器、主变套管夹、高压电缆搭接头等，发热事故频频发生，严重影响了电力系统的正常运行。若对这些温升故障点的运行状态进行动态追踪监测，个仅可以明止N)宏活用于高、中、低压电力系统(110kV，6-35A和0.4AR) 能稳定可靠，测量我公司研发的电气触点温度在线监测系统适用于高、中、低压电力系统(110kV，6-35kV和0.4kV），可在线采集触点温度，是集在线温度测量、数据采集、数据分析和控制功能于一体的现代化产品，且产品性能稳定可靠，测量数据准确，大大方便工程管理人员，杜绝温升事故的发生，是目前较为理想的电气触点测温产品。

电气触点测温装置从功能上主要分为三大部分：

传感器又为发射模块，实时采样测温点的温度等参数，通过无线传输方式，定时将数据传输出去。

现场显示主机部分，显示各个被测点的温度以及一些相关数据，通过液晶显示出来，供查看，并通过数据总线上传到后台数据库中，供分析处理。现场显示主机还具有报警功能，关联到LED报警灯或继电器，当接收到的温度越限时，输出报警信号。

远程传输系统及后台管理软件，集中显示和处理现场的数据。

功能特点

1、独立显示主机、集中显示主机、操控型测温主机、触摸屏操控测温主机多种测温主机，可根据现场应用灵活选配。

2、通讯接口可与计算机监控系统连接，支持R5485接口MODBUS 通讯协议或其它指定通讯协议（选配），波特率可选。

3、所有主机都可通过上网方式上传到阿里云平台，并可通过手机APP查看现场数据。

4、多种测温主机可现场存储大量数据，具有历史曲线、事件记录、趋势分析等功能。

5、传感器种类齐全，很小的传感器只有5毛硬币大小，可适用于不同的设备和应用场合。

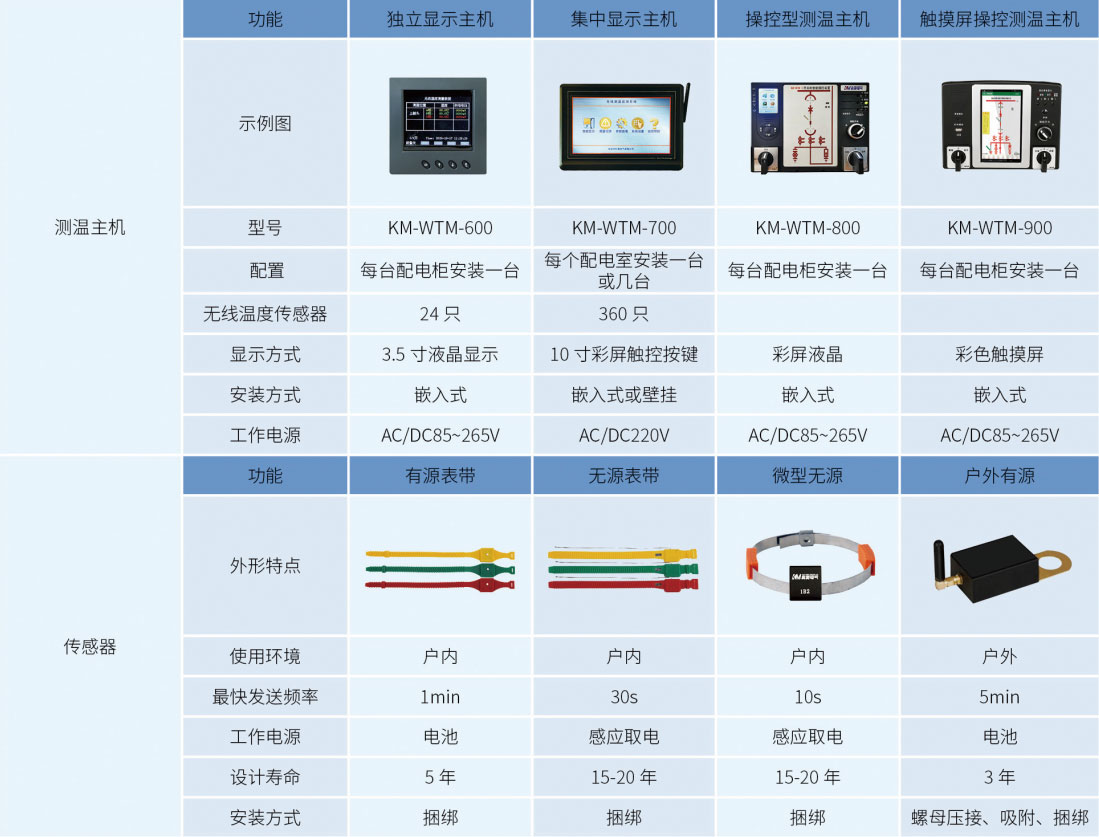

选型说明

备注

1、智能操控型测温主机详细资料请参考智能操控装置功能配置表。

2、通常情况下新建变电站推荐选用：KM-WTM-600加装操控显示装置或者KM-WTM-800/900测温型操控显示装置。改造项目推荐其他系列。

3、型号选型时按以下原则：测温主机型号＋传感器电源方式;如户外测温请提前说明。

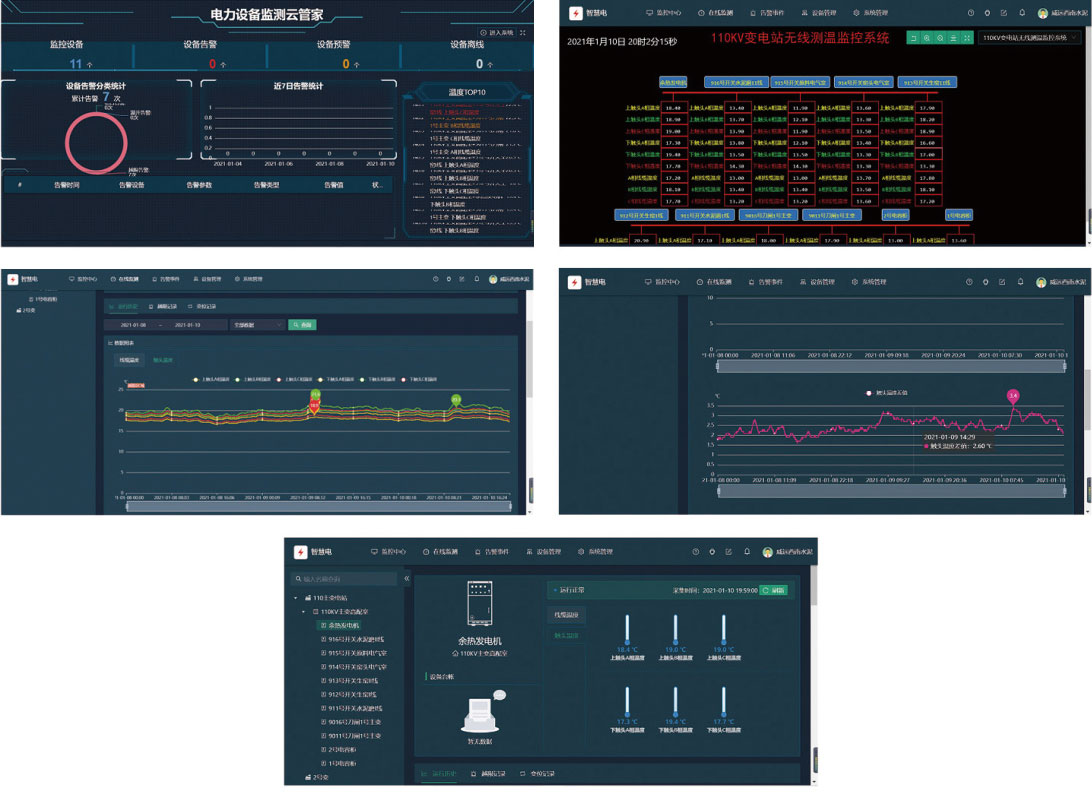

无线测温后台监控系统(选配)

测温系统是对各个被测温设备的数据采集操作主要包括主监控中心界面、参数设置、温度数据查询、告警以及温度值实时曲线和历史曲线，使管理者进一步了解设备运行时的温度状态，为设备检修及维护提供参考。

电气临控系统分布图

在显示界面可以显示一次系统模拟图，并显示断路器、刀闸等开关的工作状态。

温度监测

在监控系统上集中显示被测各点的温度值。

报警功能

实际测量到的参数值超过报警值时进行声光报警。并带有语音报警功能（需后台带音响）。

接入短信猫后可通过短信将报警信息发送至指定的的手机。

故障显示

被测设备温度点的位置非正常工作时显示故障。

数据库功能

存储所有被测点的各个时刻的温度值，以便进行历史数据查询、历史曲线显示。

权限管理

可进行权限设置。运行数据的设定、修改等需经有使用权限的系统操作人员操作可生效。

远程通信

系统提供RS485、以太网、CAN总线通讯方式，以满足远程通信。

订货须知

1、应用场合：户内还是户外； 项目类型：新建或者改造项目。

2、主机型号及数量，传感器型号及数量。

3、通讯协议默认MODBUS，特殊请说明。

4、是否需要配置无线测温后台监控系统。

5、可根据用户需求特殊定制产品。
