KM-SCT RCT零序电流互感器_互感器系列-保定市科美电气科技有限公司

零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。本系列零序电流互感器是电缆型，采用ABS工程塑料外壳、树脂浇注成全密封；使用绝缘油制冷令切割工艺，有效避免了互感器在长期使用过程中的锈蚀。绝缘性能好,外形美观。具有灵敏度高、线性度好、运行可靠、安装方便等特点。其性能优于一般的零序电流互感器，使用范围广泛，不仅适用于电磁型继电保护，还能适用于电子和微机保护装置。

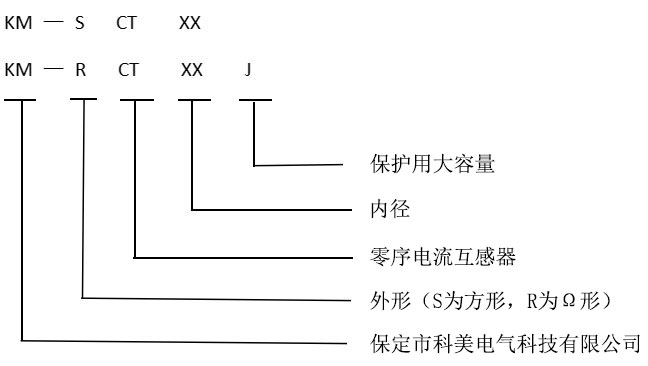

选型说明

使用条件

1、环境温度：-10℃～+40℃；

2、海拔高度：2000米以下；

3、大气压力：80～110KPa；

4、空气相对湿度：90%（25℃）、50%（40℃）；

5、适用电压：0.38KV～66KV；

6、适用电网频率：50～60Hz；

7、产品同名端：一次由互感器正面“L1”侧穿入，二次为“K1”。

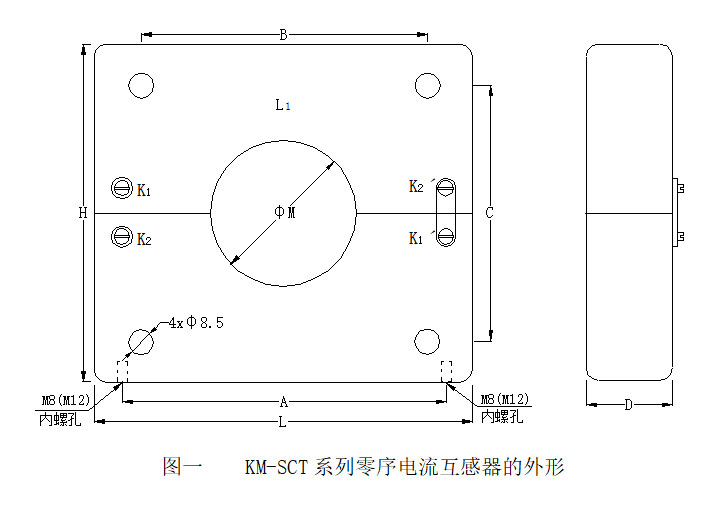

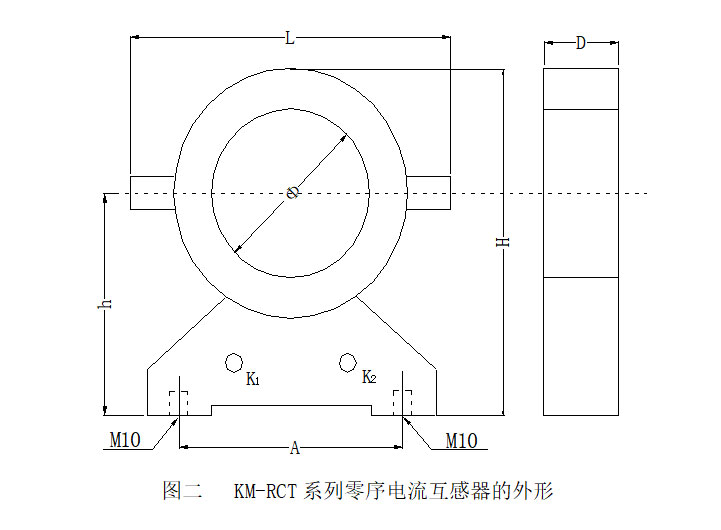

外形尺寸

安装尺寸及技术参数

型号	一次零序电流 (A)	可选变比	外形尺寸(mm)
型号	一次零序电流 (A)	可选变比	H	L	C	h	D	A	B	地脚
KM-SCT80	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	165	196	122	-	49	173	144	M8
KM-RCT80	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	166	175	-	95	57	105	-	M10
KM-SCT100	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	187	216	137	-	54	193	158	M8
KM-RCT100	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	200	205	-	115	57	125	-	M10
KM-SCT120	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	205	236	152	-	59	213	173	M8
KM-RCT120	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	210	220	-	118	57	140	-	M10
KM-SCT160	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	268	300	179	-	81	270	216	M8
KM-RCT160	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	300	308	-	165	82	220	-	M10
KM-SCT180	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	268	300	179	-	81	270	216	M8
KM-RCT180	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	300	308	-	165	82	220	-	M10
KM-SCT200	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	343	386	236	-	83	355	278	M8
KM-RCT200	1～100	50/1 100/1 75/5 100/5 150/5 200/ 可定制其它变比	300	308	-	165	82	220	-	M10
KM-SCT240	1～100		343	386	236	-	83	355	278	M8
KM-SCT260	1～100		343	386	236	-	83	355	278	M8
KM-SCT300	1～100		412	464	290	-	83	428	340	M8

电缆、互感器配合参考

电缆截面

（mm²）

3×50

及以下

3×70

3×95

3×120

3×150

3×185

3×240

3×300

2×（3×185）

2×（3×240）

5×（3×185）

2×（3×400）

3×（3×300）

5×（3×240）

4×（3×300）

3×（3×400）

CT规格

φ80

φ100

φ120

φ160

φ180

φ240

φ260

Φ300

订货须知

1、产品型号，内孔直径。

2、一次零序电流，二次零序电流，二次负荷容量或负载。

3、保护装置对零序电流互感器的要求，如需保护用大容量零序电流互感器请提前联系。
