光伏发电作为一种清洁的可再生能源,受到国家的高度重视和大力支持,在近几年,国内的光伏发电行业取得了快速发展。光伏发电厂的变压器一般采用美式箱用变,我公司基于风电箱变智能监控系统装置的多年研究开发及各项目成功运行经验,并结合国家对光伏发电厂的一些技术要求,自主研发了KM-SAFE800系列光伏箱变智能监控系统,该装置具有保护、测控、计量和通信功能,通过自愈式环形光纤以太网接入中控室的光伏电站综合自动化系统。
KM-SAFE800系列应用于光伏箱变中,完成光伏箱变高低压侧全部信息的监测、非电量保护、电气量保护、控制和通讯功能,实现对光伏箱变信息的远程管理和自动化监控。
光伏箱变智能监控显示模块是KM-SAFE800系列通用显示人机接口模块,主要完成KM-SAFE800系列的参数整定、实时数据显示功能,标准配置中无此模块,实际使用中可根据需要进行定制。
由于光伏箱变的特殊性,装置的安装方式不同常见的开关柜,且处于低温环境,故本公司开发体积较小的显示模块用于显示功能,供用户选择!
标准功能 | |
交流量 | 3路交流电流采样+3路交流电压采样 |
直流量 | 3路(PT100/4~20mA) |
遥信功能 | 20路 |
遥迅功能 | 6路 |
通讯功能 | 1路: 10/ 100Base -TX (电口)通讯;一路RS485通讯 |
电气量保护 | 过流一段、过流二段、过流三段、低电压、过电压保护 |
非电气量保护 | 重瓦斯跳闸、变压器超高温跳闸、轻瓦斯报警、压力释放阀动作、变压器高温报警、变压器油位低报警 |
记录功能 | 可记录30次发生的故障信息和操作信息 |

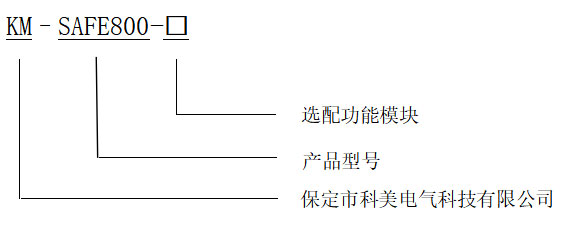

选配功能模块(可多选) | |
A | 3路交流电流采样+3路交流电压采样 |
C | 通讯管理机功能( 2以太网+6串口) |
D | 20路开入(直流/交流可选) |
F | 自愈式光纤环网( 2光口+2以太网) |
H | 人机显示接口( LED显示) |
备注:3路直流模拟量采样(PT100/4~ 20mA)可混合配置,也可以单独配置PT100或4~20mA。
1、交流电压:AC690V或AC100V
2、交流电流:5A或1A
3、额定工作电压:AC/DC220V
4、额定功耗:不大于10W
5、开关量输入:AC/DC220V外部有源接点
6、控制继电器输出:AC250V、 8.0A/AC380V、1.9A/DC250V、1.5A
7、工作温度:-40℃ ~ +70℃
8、储存温度:-40℃~+85℃,相对湿度不大于85%,宜储存于防雨、防雪的室内,周围空气中不含有酸性、碱性或其它腐蚀性及爆炸性气体
9、相对湿度:在高温度为+75℃时相对湿度不超过50%;在较低温度下可以有较高的相对湿度,;例如20℃时达90%,因此温度变化偶尔产生的凝露,应采取特殊措施
项目 | 电流 | 电压 | 频率 | 热电阻 | 功率因数 | 功率 | 模拟量 |
精度 | 0.5级 | 0.5级 | ±0.03HZ | 1级 | ±1% | ±1% | 1级 |
