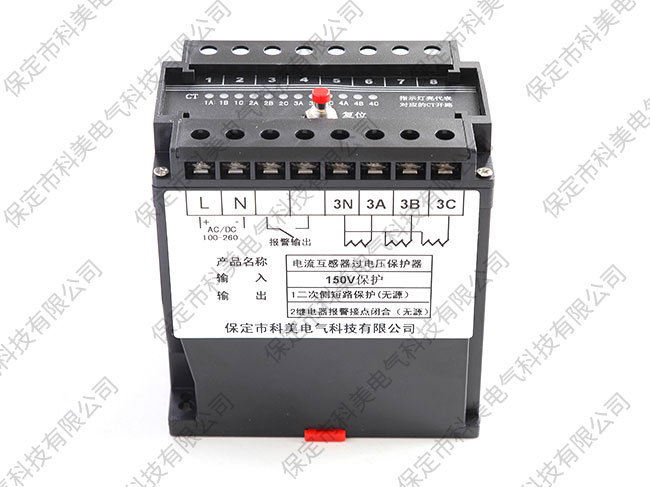

KM-CTB电流互感器过电压保护器

KM-CTB系列CT过电压保护装置主要用于110kV及以下电压等级的各种CT二次侧的差动绕组、保护绕组、测量绕组、备用绕组等的异常过电压保护。

正常工作时，互慼器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路，或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等)，都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互慼器过激而烧损，甚至危及工作人员的生命安全。KM-CTB系列CT过电压保护装置能够有效的防止因电流互感器二次开路引起的事故。

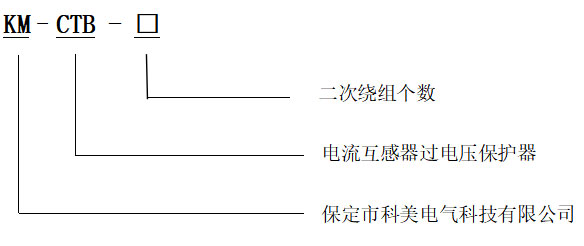

选型说明

功能特点

1、高性能芯片，处理速度快，保护装置抗干扰能力强,可靠性高;

2、保护装置体积小,，调试和安装方便;

3、正常工作时，流入保护器的电流不超过0.1mA，不影响CT正常工作;

4、当二次A(或B,C)与N两端电压超过130V时CTB-X短接A(或B,C)与N;

5、输出短接的出口接点容量大于6A。产生过电压时，能使CT二次侧可靠短接。

6、输出短接接点貝有保持功能，可通过就地“复位”按钮、进行复归；

7、若是在停电状态下解除了故障，装置上电后自动复位;

8、装置提供一对常开报警接点，接点容量AC220V/2A，可接各种声光报警器。

工作原理

KM-CTB系列CT过电压保护装置接于二次绕组两端，正常运行时漏电流极小,成高阻状态。当发生异常过电压时，处理器根据逻辑判断和筛选，迅速动作短接相应的互感器二次回路，以起到保护CT的作用，同时面板上显示故障的部位，并同时有无源信号输出。当故障排除、电路恢复原状后，通过复位按钮进行复位，保护装置又重新投入正常运行工作。

使用条件

订货须知

1、装置型号及绕组数量。

2、装置工作电源。

3、安装方式：导轨式。

4、是否带通讯。
