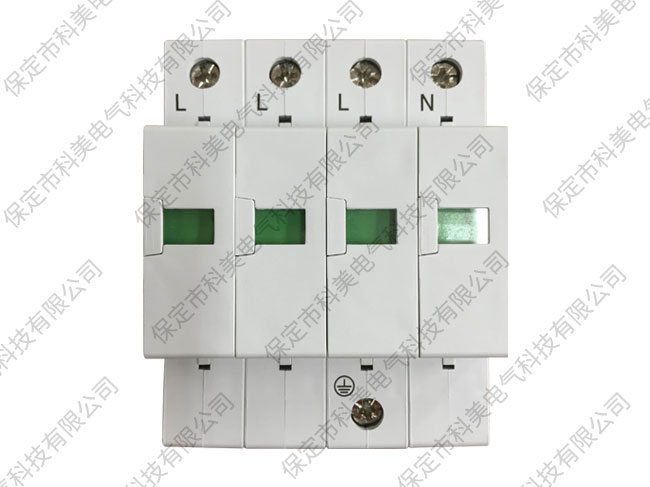

KM-SPD浪涌保护器

KM-SPD系列浪涌保护器适用于50/60Hz，220V、380V及690V的TT、IT、TN-S、TN-C、TN-C-S供电系统中。它是由多个单片式标准电源防雷模块组成，可以自由组合成单相或三相保护，防止由于外界（雷击、电磁干扰等）或系统内部（系统拉合闸效应、感性及容性负载的启动和停止等）引起的脉冲浪涌及瞬间过电压对供电系统设备的损害。

PD系列电涌保护器广泛应用于通讯、铁路、金融、油田、高层建筑、民宅、写字楼等配电系统中，使这些用电单位的用电器（如电脑、仪器设备等）免受雷击、暂态过电压等浪涌过电压带来的损害，保设备及人身安全，是理想的过电压保护装置。

选型说明

功能特点

1、标准模块化设计，标准35mm导轨安装，使用方便；

2、插拔式设计，更换方便；

3、核心器件采用高质量压敏电阻（MOV），通流容量大，输出残压低，响应速度快；

4、脱扣装置隔仓式设计，确保保护器因过热过流击穿失效时，自动脱离电网；

5、外壳采用高阻燃性材料，符合电气安全要求；

6、可附加声光报警遥信模块。

使用条件

1、海拔高度不超过3000米；

2、环境温度：-40℃～70℃；

3、相对湿度：＜90%；

4、与垂直面的倾斜度不超过5°；

5、无显著摇动和冲击振动的地方；

6、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）。

主要结构及工作原理

在三相四线制系统中，三条相线和一条零线对地线之间均接有保护器。在正常情况下，保护器处于高阻状态，当电网因雷击或其他原因造成浪涌过电压时，保护器将在纳秒级时间内迅速导通，将浪涌过电压引入大地，从而保护了电网上的用电设备。当浪涌过电压通过保护器且消失后，保护器又重新恢复到高阻状态，从而不影响电网的正常运行。

注意事项：

1、KM-SPD系列电涌保护器采用标准的35mm轨道安装，只要安装得当即可自动对电网进行保护；

2、安装应由熟练的电气人员进行，安装前应检查电涌保护器模块单元上标定的Uc值是否与实际系统电压相配对、外观是否损坏、模块的指示窗口是否为红色。如有以上三种情况中任意一种出现，应立即更换新的模块。另外，在更换模块时，发现插拔力非常轻或基座有明显的发黑现象的时候，就应更换新的基座；

3、KM-SPD系列电涌保护器需要与接地系统有良好的连接，如果保护器安装在配电箱内，则从配电箱到接地排需要有一根16mm²以上的导线与接地系统连接；

4、KM-SPD系列电涌保护器在贮存、运输、使用过程中，均不得受到雨水侵蚀、跌落和剧烈碰撞；

5、在雷雨季节前、雷雨天后、空气开关跳闸、线路短路等情况下应及时检查本产品的工作情况，并作好记录，出现故障应及时由人员检修。
