中性点设备

KM-TNCP系列变压器中性点间隙接地保护装置

所属分类:中性点设备
浏览次数:233
二维码:


添加时间:2024-03-30
简要说明:

KM-TNCP系列变压器中性点间隙接地保护装置是用于110KV/220KV/330KV变压器中性点过电压保护的成套设备。整套设备以变压器中性点保护间隙为核心,可实现变压器中性点接地运行或不接地运行两种运行方式。

KM-TNCP系列变压器中性点...

KM-TNCP系列变压器中性点间隙接地保护装置是用于110KV/220KV/330KV变压器中性点过电压保护的成套设备。整套设备以变压器中性点保护间隙为核心,可实现变压器中性点接地运行或不接地运行两种运行方式。

KM-TNCP系列变压器中性点间隙接地保护装置主要是由隔离开关、氧化锌避雷器、放电间隙、电流互感器及其它合理组配而成,具有体积小、便于安装、各单元设备独立性等特点,可根据使用的环境和用户要求选配隔离开关、避雷器及其它。

110KV/220KV/330KV主变中性点过电压保护配置原则

由于电力系统运行的需要,110KV~330KV有效接地系统的变压器中性点大部分采用不接地运行方式,变压器一般采用分级绝缘结构,绝缘水平相对较低,所以不接地运行的变压器中性点需要考虑对雷电过电压、操作过电压和暂时过电压的保护。

根据DL/T620—1997《交流电气装置的过电压保护和绝缘配合》的有关规定,提出以下保护配置意见:

a)对110KV、220KV及330KV有效接地系统中可能偶然形成的局部不接地系统(如接地变压器误跳开关等原因引起)、低压侧有电源的变压器不接地中性点应装设间隙保护。

b)经验算,如断路器因操作机构故障出现非全相和严重不同期产生的铁磁谐振过电压可能危及中性点为标准分级绝缘、运行时中性点不接地的 110KV,220 KV及330KV变压器的中性点绝缘,宜在中性点装设间隙。

c)变压器中性点间隙值的确定应综合考虑

—间隙的标准雷电波动作值小于主变压器中性点的标准雷电波耐受值;

—因接地故障形成局部不接地系统时间隙应动作;

—系统以有效接地方式运行、发生单相接地故障时,间隙不应动作。

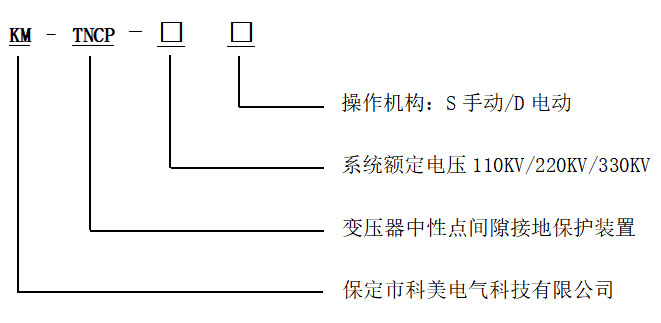

选型说明


使用条件

1、适合户外环境使用 ;

2、较大风速:35m/s;

3、地震烈度:8度     覆冰厚度:10mm ;

4、环境温度:-40℃至60℃ ;

5、海拔高度:不超过3500m ;

6、相对湿度:≦95%(25℃);

7、污秽等级:Ⅲ级(2.8KV/cm);

8、电网频率:48~52Hz(50Hz系统),58~62Hz(60Hz系统);

9、安装场所的空气中不应含化学腐蚀气体和蒸汽,无爆炸性尘埃。

功能特点

1、全部元件采用质优的不锈钢材料制作,外形美观,耐腐蚀性强。

2、严格按国标标准设计,保护安全可靠。

3、模块化结构自由组合,安装快捷,调试方便。

4、间隙距离调整范围大,并且电极易于更换。

5、电极使用端部为半球形的棒形电极,放电电压准确率高,分散性小,性能稳定。

技术数据表

产品型号KM—TNCP—110KM—TNCP—220KM—TNCP—330
主变额定电压110KV220KV330KV
隔离开关型号GW13-72.5WGW8-72.5WGW13-126WGW8-126WGW13-262WGW8-262W
操作机构手动CS14CS8-5CS14CS8-5CS14CS8-5
电动CJ6
额定电流630A
氧化锌避雷器型号Y1.5W-72/186Y1.5W-144/320Y1.5W-207/440
额定电压KV(有效值)72144207
持续运行电压KV(有效值)58116166
直流1mA参考电压KV不小于103205292
8/20μs雷电冲击残压KV(峰值)186320440
电流互感器型号LZZW-12或LRB-12
型式环氧树脂浇注全封闭或不锈钢外壳穿心式
变比100/5、200/5、300/5、400/5、500/5、600/5
放电间隙外形Ø16mm不锈钢半球形棒间隙或球间隙
可调距离(mm)80~150250~350400~500

订货须知

1、提供变压器高压侧额定电压;

2、提供电流互感器的数量、精度、变比和容量;

3、隔离开关的型号、额定电流和操动机构的型式;

4、氧化锌避雷器的额定电压和雷电残压。
