KM-BDM型变压器排油注氮灭火装置

概述

油浸电力变压器总是存在着发生火灾的危险 。无论是电力变压器铁芯产生的持续高温 ，还是由于短路、过电压等的内部电弧产生的高能放电引起的突发性短暂高温 ，只要能使变压器油的温度大于 400℃ , 就会分解出各种可燃气体 ，致使变压器内部压力增大。变压器内部超压造成其自身薄弱部位(如变压器瓷套管、器身焊缝、防爆口等处)破成裂口，使变压器油及产生的可燃气体一起从裂口中喷出，喷出的变压器油及可燃气体的混合物在与空气接触摩擦后 ，就产生火焰起火甚至爆炸 ，造成重大损失。

国家有关标准规定指出变压器须配置灭火装置 。数量众多的油浸变压器应用在工业、 民用建筑群中 。虽许多容量较小 ，却处于经济发展的中心位置和政治、军事、交通有关的地域 ，应配置灭火装置加以保护 。在无人值守的变电站 ，对消防系统的要求也越来越高。

针对变压器故障的特点我公司研制了 BDM 型变压器排油注氮灭火装置,采用特制电磁阀机构 ， 已通过国家鉴定的新型装置 ，经过多年的实践应用 ，得到用户的好评。

产品特点

该产品具有如下突出特点：

1、以防为主 ，防消结合 。可以有效防止油浸变压器爆裂所产生的火灾 ，避免重大损失 ，利于变压器运行；

2、不用水或泡沫等灭火介质 ，免除了消防排水设计和相关设施。

3、该设施不对环境和变压器本身造成污染。

4、造价低 ，运行管理简单、维护方便；

5、本装置采用直流电源供电 ； 信号与逻辑关系成立后 ，才启动电磁机构立即灭火 ，排除误动的可能 ，灭火时间短；

6、限制内部故障引起火灾的损坏范围 ，减少变压器火灾造成的损失；

7、结构紧凑 ，易于安装；

8、不受水源等地理环境限制 ，不会冻冰 ，阻塞； 有效解决了我国华北、西北、东北等三北地区 ，因水资源缺乏而形成的“ 以水定所 ”的被动局面。

结构与工作原理

BDM 型变压器排油注氮灭火装置（ 以下简称装置）， 即为防止火灾危险的产生而开发的成套灭火装置。此装置不适用于变压器油箱外部和分接开关箱内部火源的灭火。

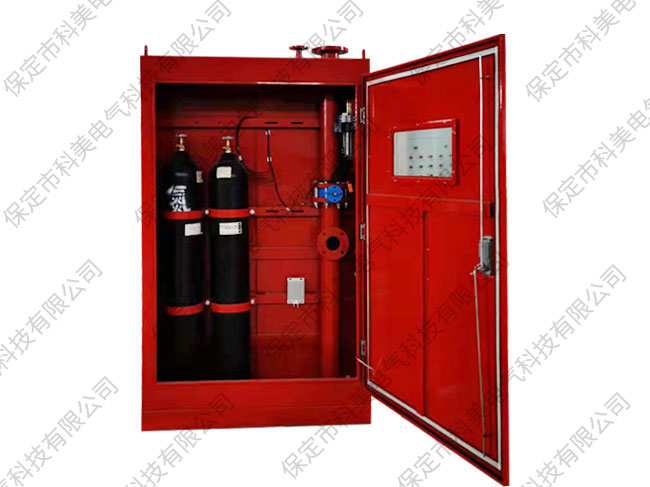

装置由消防柜、控制屏、排油注氮管道、探测器、关闭(控/断流阀)阀等组成。

装置工作原理见图

当变压器内部发生故障，油箱内部压力急剧增加，引起气体继电器跳闸动作，若变压器的温度继续升高，探测器达到动作温度，其感温元件熔断，触头接通，电磁机构动作，把快速排油阀打开，开始排出高温油层。延缓时间0～20秒后，开启阀把氮气瓶打开，氮气通过减压阀、开启阀、注氮管路进入油箱底部，迫使油箱内部变压器油循环，使油箱下部较低温度的油和顶层高温油混合，消除热油层，并使表层油温度降到闪点之下，油箱内部火焰自动熄灭。

关闭阀的作用是在排油时自动关闭，防止储油柜中的油浇到初燃的火上，加剧火势。
