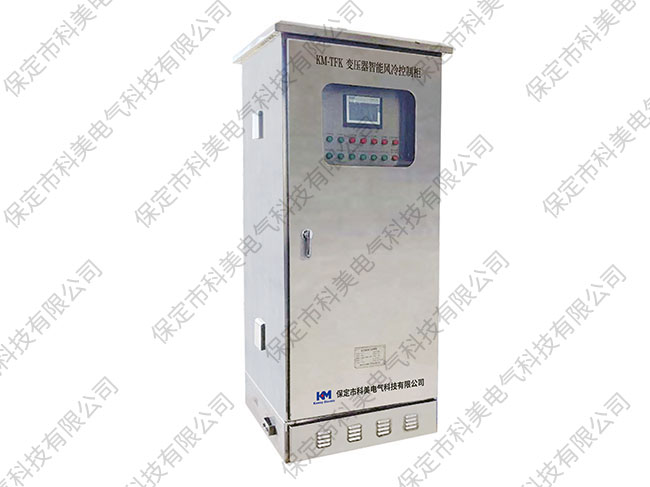

KM-TFK变压器风冷控制柜

变压器在运行过程中，绕组中的铜耗和铁芯中的铁耗都转变为热能，热能如不及时散发出去，会使变压器各个部分的温度升高，影响变压器的使用寿命甚至对变压器本体造成严重的破坏进而影响电力系统的安全运行。风冷控制柜对变压器整个冷却系统实现控制，可快速效率高的降低变压器本体温度，不仅节能还能延长散热器使用寿命，是目前大型电力变压器不可或缺的辅助控制系统。

选型说明

使用条件

1、周围环境温度 +55℃-70℃ ,湿度≤95%（25℃）；

2、海拔高度：5000米以下；

3、防护等级IP56；

4、无化学腐蚀，严重污秽及经常性的剧烈震动。

功能特点

1、采用双电源互投，一主一备方式确保供电高可靠性。

2、控制器采用宽温元器件，其工作温度范围可达-40℃~+85℃，完全适用于户外严酷高温、低温环境条件。

3、在自动控制模式失效的情况下可自动转入手动控制模式。

4、可与电厂DCS、无人值守变电站主系统进行通讯及联络，以便把各种信号上行和下行通讯。

5、既可以按温度和负载的开关量进行控制，也可以按温度和负载的模拟量进行控制。

6、控制柜内部加热冷却系统采用机械和电子双模式控制。

7、前后双开门，元件布局合理。不锈钢壳体，防护等级IP56。

控制原理及方式

装置有三种控制模式：手动、自动、远方控制。

1、温湿度控制

为了保控制柜内部温湿度环境，柜内装设温湿度控制器，可根据设定值自动调节柜内温湿度，保所有元器件在适宜环境下正常运行进而保系统的安全运行。（设定值因地域不同略有调整）

2、照明控制

为了方便运行人员查看柜内元器件运行状态，加装柜内照明装置。当柜门打开时，自动启动照明回路，照明灯亮，关上柜门后，照明灯自动关闭。

3、手动控制模式

 在手动模式下，全部冷却器都处于工作状态，此时，冷却器的工作状态不受负荷电流或油温等因素影响。此种工作模式为检修人员或运行人员检修时或采取应急措施时设置。

4、自动控制模式

控制器实时采集主变上层油温、主变运行负荷、油流继电器等参数，智能确定及分配投入或切除冷却器组的数量。当某组运行冷却器发生故障时，控制器能检测到其故障，并发出报警信号，同时开启相应的备用冷却器。

通过控制器显示屏可以设定冷却器的运行模式、冷却器全停延时跳闸时间、电源自动轮换时间和冷却器运行模式轮换时间，还可以灵活设置冷却器为“工作”、“辅助”、“备用”、“停止”四种运行模式，并可根据用户需求定期切换，以达到控制和延长设备使用寿命的目的。

5、远方控制模式

在远方控制模式下，远方控制室可以监测每组冷却器的运行状态，并可以启动、停止任意一组冷却器。

订货须知

1、请提供变压器冷却形式。

2、请提供冷却器组数，风机个数及功率。

3、强油循环型需提供油泵个数及功率。

4、如需与远方通讯请提供通讯规约。

5、如需远方控制请提供控制接点及端子排图。

6、如需精确控制请提供温度和负载的模拟量。

7、特殊工况控制可按照用户特殊要求进行加工制作。
