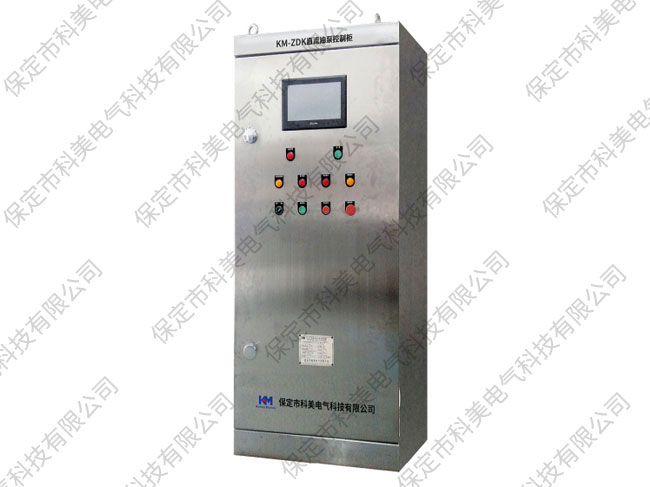

KM-ZDK智能型直流油泵电机控制柜

所属分类:中性点设备
浏览次数:217
二维码:


添加时间:2024-03-30
简要说明:

装置系统适用于各种类型直流电机(尤其是10KW以上大功率电机)起、停的智能控制,主要应用于火电厂中各种直流油泵的控制,如主机、小机直流润滑油泵,氢侧、空侧直流密封油泵等,作为传统控制方式的更新换代产品,它具有稳妥可靠、结构简单...

装置系统适用于各种类型直流电机(尤其是10KW以上大功率电机)起、停的智能控制,主要应用于火电厂中各种直流油泵的控制,如主机、小机直流润滑油泵,氢侧、空侧直流密封油泵等,作为传统控制方式的更新换代产品,它具有稳妥可靠、结构简单、故障率低、维护方便等特点。

在火电厂中,为了主机和小机的可靠运行,除配有主机和小机交流润滑油泵外,还配有主机和小机的直流润滑油泵作为备用油泵,通常称为事故油泵,由比较可靠的直流蓄电池组供电,在事故情况下,确保汽轮机安全停机。

功能特点

1、本系统集控制、测量、信号、显示等功能于一体;

2、电机启动采用新的IGBT器件实现国际流行的无触点控制理念,16位微机控制,PWM脉宽调制输出,电流线性上升,保对系统无冲击;

3、电机启动电流由零到额定值的变化时间可控制;

4、更新改造方便,对外围回路无需更改,接线方便;

5、控制回路采用插拔式接线,检修维护方便;

6、装置的控制电路和功率元件全部采用国外的元器件,相对于原控制装置增加了智能过流保护和温度保护功能,保护时发报警信号;

7、两级看门狗,功率器件200%~500%裕度可靠性设计,确保系统完全可靠;

8、完善的保护报警功能:

▶ 启、停机保护 在电机启动时励磁电压异常,自动报警并保护;在电机停机时励磁电压已消失的情况下如仍有电枢电压,自动报警并保护;

▶ 失磁保护 在运行中实时监测励磁电压,励磁电压异常自动报警并保护;

▶ IGBT模块报警达到设定次数自动保护;

▶ 电枢电流过设定值自动报警;

▶ 电枢电压过设定值自动报警;

技术参数

1、工作电压:DC220V/110V (±%10);

2、电机容量:0.5~80KW;

3、电流升至额定值时间:3~5秒可调;

4、保护动作:发信号;

5、散热方式:自然冷;

6、控制装置掉电信息不丢失;

7、触电容量:装置的出口继电器触点较大导通电流为5A 30VDC,5A 250VAC;

8、提供4~20mA电流输出至远方;

9、提供信号输出至远方。

使用条件

1、环境温度:﹣40℃~﹢55℃;

2、相对湿度:≤90%;

3、贮存温度:-25℃~﹢70℃;

4、大气压力:80kpa~110kpa;

5、地震烈度:≤8度;

6、防护等级:IP30 ;

7、安装方式:柜(箱)体应与地面垂直,安装倾斜度不得过5%;

8、海拔高度不越过2000m,使用地点不允许有爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气及有较严重霉菌存在。

选型说明

序号设 备 型 号适用范围
1KM-ZDK-10适用于10KW以下的直流电机控制
2KM-ZDK-20适用于10KW-20KW的直流电机控制
3KM-ZDK-30适用于20KW-30KW的直流电机控制
4KM-ZDK-40适用于30KW-40KW的直流电机控制
5KM-ZDK-50适用于40KW-50KW的直流电机控制
6KM-ZDK-60适用于50KW-60KW的直流电机控制
7KM-ZDK-70适用于60KW-70KW的直流电机控制
8KM-ZDK-80适用于70KW-80KW的直流电机控制

工作原理

本装置的中央处理器采用高性能的16位单片微型计算机,对系统电压、系统电流、模块温度进行循环检测。当接收到就地或远方的启动命令时,输出PWM控制量驱动IGBT模块,实现直流电机的无触点无级升电流启动。

装置由就地启动、就地停止、远方启动、远方停止等命令来控制工作,具有过流、过压、失磁、过温等保护,充分保系统正常工作。

装置系统组成

1、软件部分说明

本装置软件主要由采样程序、数据处理程序、故障处理程序、显示程序、控制输出程序等组成。

2、硬件部分说明

本装置硬件由柜体、微机控制装置组成。

其中微机控制装置,由以下部件组成:

▶ 输入输出板

包含模拟量输入电路、开关量输入输出电路、IGBT驱动保护电路。

▶ 电源板

包含装置工作电源。

▶ 主板

包含高性能16位微机芯片:运算速度快、控制能力强、运行可靠、硬件看门狗防死机现象发生。

▶ 显示板

采用液晶和LED显示并指示各种信息。

3、IGBT开关模块及相关部分

包含IGBT模块、驱动器、散热器等部件。

4、采样模块部分

包含电流、电压、温度等采样部件。

5、显示仪表及控制按钮

包含远方/就地转换、就地启动按钮、就地停止按钮等部件。

6、输入输出端子排

包含系统输入输出接线所需要的端子排。

订货须知

1、产品型号、名称及订货数量;

2、其他特殊要求。
