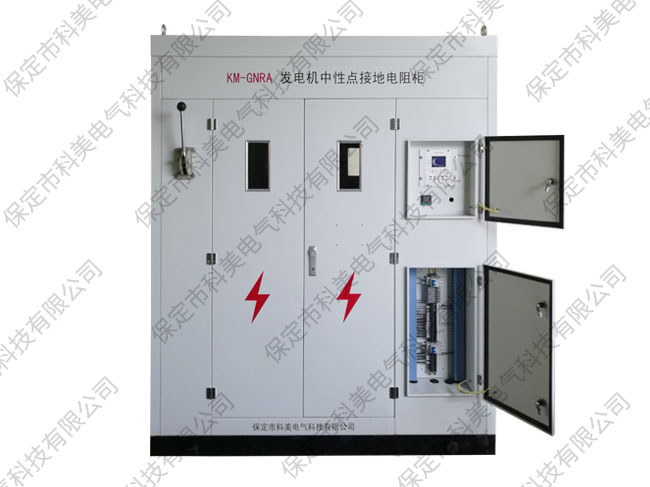

KM-GNRA系列发电机中性点接地电阻柜

KM-GNRA系列发电机中性点接地电阻柜，适用于交流50/60Hz，10.5~27KV发电厂中压系统，是用于连接发电机中性点与大地之间的一种保护型电器。安装中性点接地电阻柜后，当发生两相短路、单相接地、单相断路时，发电机中性点电压升高，中性点接地电阻柜起到限制故障电流的作用，并提供故障量给继电保护设备，保护设备作用于跳闸，以避免发电系统被破坏。它通常用于短时工作制，它的功率和电压等级视输配电系统的情况而定。

选型说明

使用条件

1、户内使用；

2、安装地点：海拔高度不超过5000m；

3、周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染；

4、无严重污秽及经常性的剧烈震动；

5、电网频率：48～52Hz（50Hz系统）、58～62Hz（60Hz系统）。

功能特点

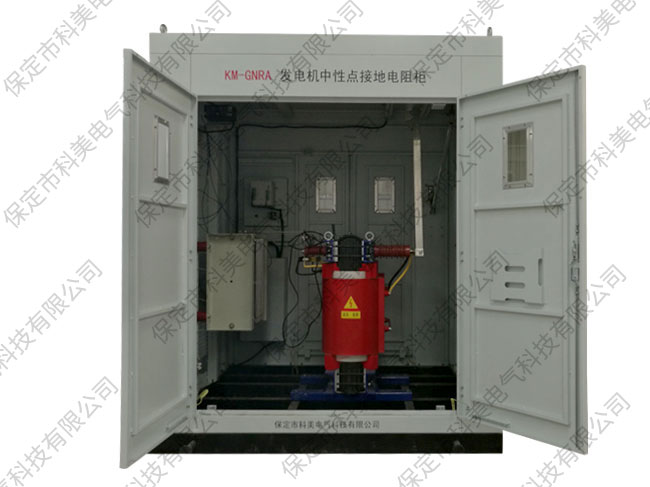

1、主要组要组成干式单相接地变压器、电阻器、隔离开关等电器设备，可整体方便安装在发电机中性点附近。

2、电阻材质采用特种不锈钢或镍铬材料。

3、配备电流互感器和动作计录仪，时刻监视中性点不平衡电流。出现单相接地故障时，可记录动作次数，且可给保护及监控系统提供模拟量输出。

4、电阻柜柜体材质采用不锈钢或冷轧板；柜体顶部装有吊环，便于柜体搬运；柜体底部加工接地螺栓，利于外壳保护。

5、加装中性点接地电阻监测保护装置，集数据采集、控制、报警、通讯功能于一体。并预留通讯接口，可将检测、记录的信息传递至主控室，使运行人员及时得到信息。

接线原理图

技术数据表

订货须知

1、发电机的额定电压。

2、电阻器的参数，接地变压器的参数，电流互感器参数。

3、柜体的进出线方式。

4、电阻柜的材质、IP防护等级、颜色及安装地点。
