中性点设备

KM-XHZ系列调匝式消弧线圈自动跟踪补偿成套装置

所属分类:中性点设备
浏览次数:211
二维码:


添加时间:2024-03-30
简要说明:

对于不同电压等级的电力系统,其中性点的接地方式是不同的,根据我国国情,我国6~66KV配电系统中主要采用小电流接地运行方式。为了有效防止系统弧光接地,消除接地故障,提高供电质量,按照国家对过电压保护设计规范新规程规定,电网电容电流...

对于不同电压等级的电力系统,其中性点的接地方式是不同的,根据我国国情,我国6~66KV配电系统中主要采用小电流接地运行方式。为了有效防止系统弧光接地,消除接地故障,提高供电质量,按照国家对过电压保护设计规范新规程规定,电网电容电流超过10A时,均应安装消弧线圈装置。

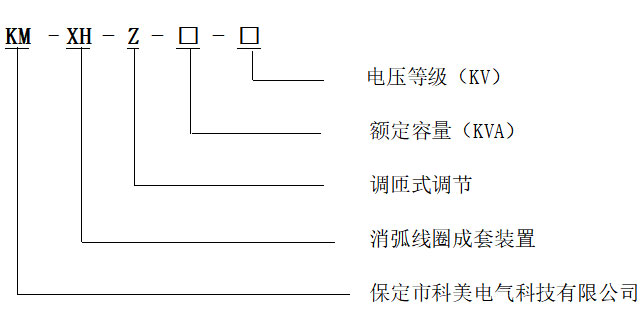

选型说明


使用条件

1、电压等级:6KV~110KV;

2、母线段数:两段;

3、电容电流测量误差:小于2%;

4、调档时间:小于20ms;

5、接地残流:小于5A;

6、控制器电源:

一路交流220V,     额定频率:50Hz,

一路直流220V/110V,额定频率:50Hz;

7、控制器适用环境

温度:-10℃~+45℃

湿度:小于95%。

功能特点

1、控制器采用工业极计算机平台,双CPU架构,多层电路板处理,运行稳定可靠。

2、采用全彩色液晶全中文显示,参数显示、设置及查询方便直观。

3、调节准确、速度快,且调节范围宽,可在0~100(%)额定电流全范围调节。

4、内嵌高压接地选线模块,采用残流增量法及有功功率法,使选线快速准确。

5、设有RS232及RS485通讯接口,可实现与上位机的通讯,达到信号的远距离传送。

6、可实现单相接地故障的声光控报警功能。

7、设有标准并口打印机,可实现数据打印,接地信息打印。

8、具有一控二功能,可实现同一系统内两套消弧线圈随系统运行情况自动变换。

组成结构

该装置主要由接地变压器、调匝式消弧线圈、档位调节有载开关、微机控制器、阻尼电阻箱等构成:

1、接地变压器

消弧线圈系统在接入时须有电源中性点,在其中性点上接入消弧线圈。接地变压器的作用是在电力系统为△型接线或Y型接线中性点未引出时,用接地变压器构造成系统中性点。

接地变压器除可以带消弧线圈外,也可带二次负载,代替站用变。在带二次负载时,接地变压器的一次容量应为消弧线圈与二次负载容量之和;接地变压器不带二次负荷时,接地变压器容量等于消弧线圈容量。

2、调匝式消弧线圈

调匝式消弧线圈是在消弧线圈设有多个抽头,采用有载调压开关调节消弧线圈的抽头以改变电感值。在电网正常运行时,微机控制器通过实时测量流过消弧线圈电流的幅值和相位变化,计算出电网当前方式下的对地电容电流,根据预先设定的较小残流值或失谐度,由控制器调节有载调压分接头,使之调节到所需要的补偿档位,在发生接地故障后,故障点的残流可以被限制在设定的范围之内。

3、微机控制器

微机控制器采用工业控制计算机(PC104)做为主机,显示部件采用全彩色液晶显示器,是整套装置的核心部分,所有的计算、显示、通讯及控制部分都是由它来完成的。其具有以下功能:

(1)可自动测量电容电流,自动进行调节控制。

(2)可显示系统电压、位移电压。

(3)可显示消弧线圈电流、频率、残流、脱谐度、时间等参数。

(4)具有接地次数统计及对应接地时的系统参数记录功能。

(5)可通过控制器手动操作调节控制。

(6)随时打印系统故障信息或查询打印。

(7)集成接地选线单元,选线路数较大为42路。(选配功能)

(8)设有通讯功能,可通过RS-232、RS-485口实现与上位机的通讯。

一台微机控制器可以控制一组消弧线圈,也可以同时控制两组消弧线圈,同时具备两台控制器并联运行功能。

注:控制器安装在控制屏上,控制屏标准尺寸为800mm×600mm×2260mm,一面控制屏可安装两台控制器。控制屏除安装有控制器外,还安装有电流表、电压表、打印机、及各种继电器等低压电器。包括整屏的电源开关,电源指示及报警,照明,消音按钮等。

4、阻尼电阻箱

在自动跟踪消弧线圈中,调节精度较高,残流较小,接近谐振点运行,为防止产生串联谐振过电压,在消弧线圈接地回路采用增加阻尼电阻的方法来抑制揩振过电压的产生,以确保系统正常运行时,使中性点位移电压不超过15%相电压。增加阻尼电阻的方法采用消弧线圈回路串联运行或消弧线圈二次侧并联运行的形式。

阻尼电阻选用抗高温且性能优良的不锈钢合金电阻,当系统发生单相接地故障时,系统将该阻尼电阻短接,以免烧毁阻尼电阻;当系统恢复正常时,断开阻尼电阻短接触点,使阻尼电阻正常串接消弧线圈回路中,否则系统有可能因失去阻尼电阻而出现谐振过电压。

技术数据表

产品型号电压等级(KV)消弧线圈容量(KVA)电流调整范围(A)
KM-XHZ-90/66905~25
KM-XHZ-180/6618010~50
KM-XHZ-270/6627020~75
KM-XHZ-360/6636030~100
KM-XHZ-540/6654060~150
KM-XHZ-150/10101505~25
KM-XHZ-300/101030010~50
KM-XHZ-450/101045010~75
KM-XHZ-600/101060010~100  60~150
KM-XHZ-900/101090060~150
KM-XHZ-550/35355505~25
KM-XHZ-1100/3535110010~50
KM-XHZ-1650/3535165020~75

订货须知

1、系统额定电压;消弧线圈容量;接地变压器容量。

2、是否带其它附加功能:选线或其它。

3、外形尺寸大小及进线方式。
